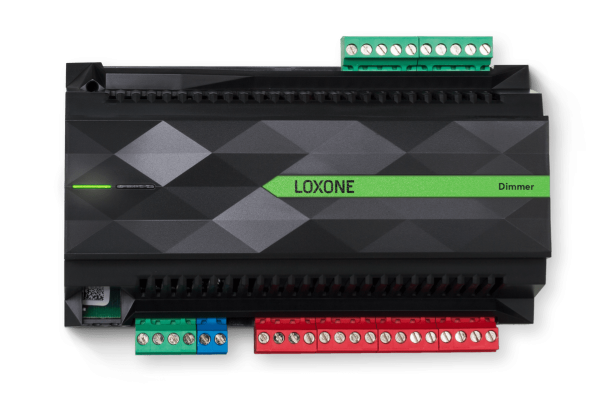

Met de Loxone 4-kanaals Dimmer kan u eenvoudig alle conventionele lampen dimmen - van gloeilampen tot LED-verlichting:

• voor DIN-rail montage
• uitbreiding van uw Loxone Systeem met dimmogelijkheden
• met 4 universeel inzetbare dimkanalen

Voor uitgebreide productinformatie verwijzen wij u graag naar de Loxone-website: Loxone Dimmer Extension.

Bij SamElek doen we meer dan alleen Loxone-producten verkopen – we gebruiken ze dagelijks in onze eigen projecten. Als ervaren Loxone Flagship Partner bieden wij deskundig advies om uw installatie te optimaliseren en begeleiden wij u graag bij het maken van de juiste aankoopbeslissing.

Electrical Data

• Power supply: 18 ... 28VDC
• Power consumption: typ. 330mW, max. 360mW
• Power loss at max. load: 3.56W

Inputs

• 8 digital inputs:
• Logic 0: 0 ... 4.5VDC
• Undefined: 4.5 ... 5VDC
• Logic 1: 5 ... 24VDC (Ri=100kOhm)

Outputs

• 4 dimmable outputs (phase cut, trailing / leading edge):
• Power supply: 220 ... 240VAC
• AQ1:
• Resistive load: 0 ... 400W
• Capacitive load: 0 ... 200VA
• Inductive load: 50 ... 400VA
• AQ2, AQ3, AQ4 (per channel):
• Resistive load: 0 ... 210W
• Capacitive load: 0 ... 105VA
• Inductive load: 50 ... 210VA

Interfaces

• Loxone Link: connection with Miniserver

Ambient Conditions

• Temperature: -10 ... 50°C / 14 ... 122°F
• Humidity: max. 95% r.H. (non-condensing)

Connections

• Wire cross-section: 0.05 … 2.5mm² / AWG30 … 12
• Stripping length: 6 … 7.5mm / 0.24 … 0.30”
• Torque of terminal blocks: 0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft
• Temperature resistance: min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL

Naar datasheet

Ingebruikname Dimmer Extension
