Loxone 1-Wire Extension - 100014

Loxone 1-Wire Extension - 100014

SKU 100014
€ 185,42
Op voorraad, zie levertermijn.
1
Bewaar dit product voor later

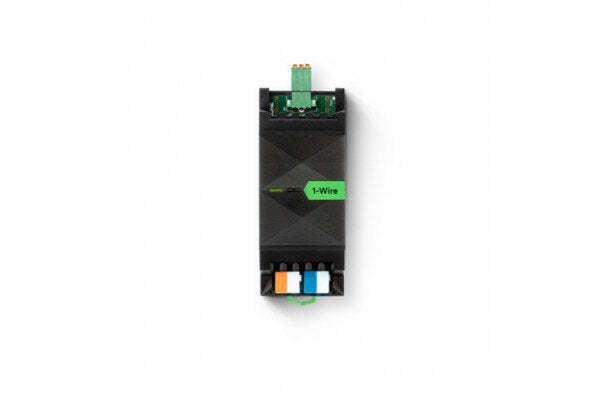

Loxone 1-Wire Extension - 100014
Productgegevens
Merk: Loxone
Levertermijn: Zie website Loxone
Type: Extension

De 1-Wire Extension maakt de integratie van temperatuursensoren en het iButton-toegangssysteem in het Loxone systeem mogelijk. Aangesloten op de Miniserver heeft de 1-Wire Extension de volgende voordelen:

  • 1-Wire interface (5V uitgang max. 50mA)
  • Tot 20 sensoren of een iButton lezer aansluiten
  • Transmissiesnelheid 16,3 kbit/s
  • Onbeperkt aantal iButtons
  • Stroomvoorziening 24VDC
  • Aansluiten aan Loxone Link
  • Montage op DIN-rail
  • Afmetingen: 35,5 x 88 x 57 mm (2 TE)
Overzicht

1-Wire Extension

Ideaal voor alle installaties waarin veel sensoren nodig zijn. De betrouwbare 1-Wire technologie kenmerkt zich vooral door een uitstekende prijs-kwaliteitverhouding. Bovendien overtuigt de 1-Wire technologie door zijn veelzijdige en eenvoudige montage.

Accessoires

  • 1-Wire Temperatuursensor Set;
  • 1-Wire Temperatuursensor Outdoor
  • iButton Lezer Indoor
  • iButton Lezer Outdoor
  • Elektronische Sleutel (iButton)
  • Elektronische Sleutel magnetisch (iButton)

De ideale bekabelingstopologieën

topologie

Bus-topologie zonder aftakkingen

De bus-topologie zonder aftakkingen is het meest geschikt voor bekabeling. Zo wordt een bereik tot 350m mogelijk.

1-wire topologie

Bus-topologie met korte aftakkingen

Met deze topologie kan een vergelijkbaar goed resultaat worden bereikt als met de bus-topologie zonder aftakkingen. Het maximale bereik is tot 300m.

Andere bekabelingstopologieën

1-wire topologie

Bus-topologie met lange aftakkingen

De 1-Wire installatie als bus-topologie met lange aftakkingen wordt slechts in beperkte mate aanbevolen. Hierdoor is een kabellengte tot 100m mogelijk.

1-wire topologie

Ster-topologie

De ster-topologie wordt alleen aanbevolen voor kleine installaties, omdat alle sensorleidingen op één punt worden samengebracht. Zo is een totale lengte van max. 100m mogelijk.

Ondersteunde 1-Wire sensoren

  • DS1822 Econo 1-Wire Digital Thermometer (Family Code 22)
  • DS18B20 Programmable Resolution 1-Wire Digital Thermometer (Family Code 28)
  • DS18S20 Parasite Power Digital Thermometer (Family Code 20)
  • DS1963S Serial Number iButton (SHA) (Family Code 18)
  • DS1990 Serial Number iButton (Family Code 01)
  • DS2438 Smart Battery Monitor (Family Code 26)
Technische details

Naar datasheet >>

Ingebruikname 1-Wire Extension >>

100014 1-Wire Extension

Product DatasheetProduct insertDeclaration of conformityDeclaration of conformity CZDeclaration of conformity PLETL Certificate

Wat zit er in de doos?
  • 1 x 1-Wire Extension
  • 1 x Aansluitplan en snelstartgids
